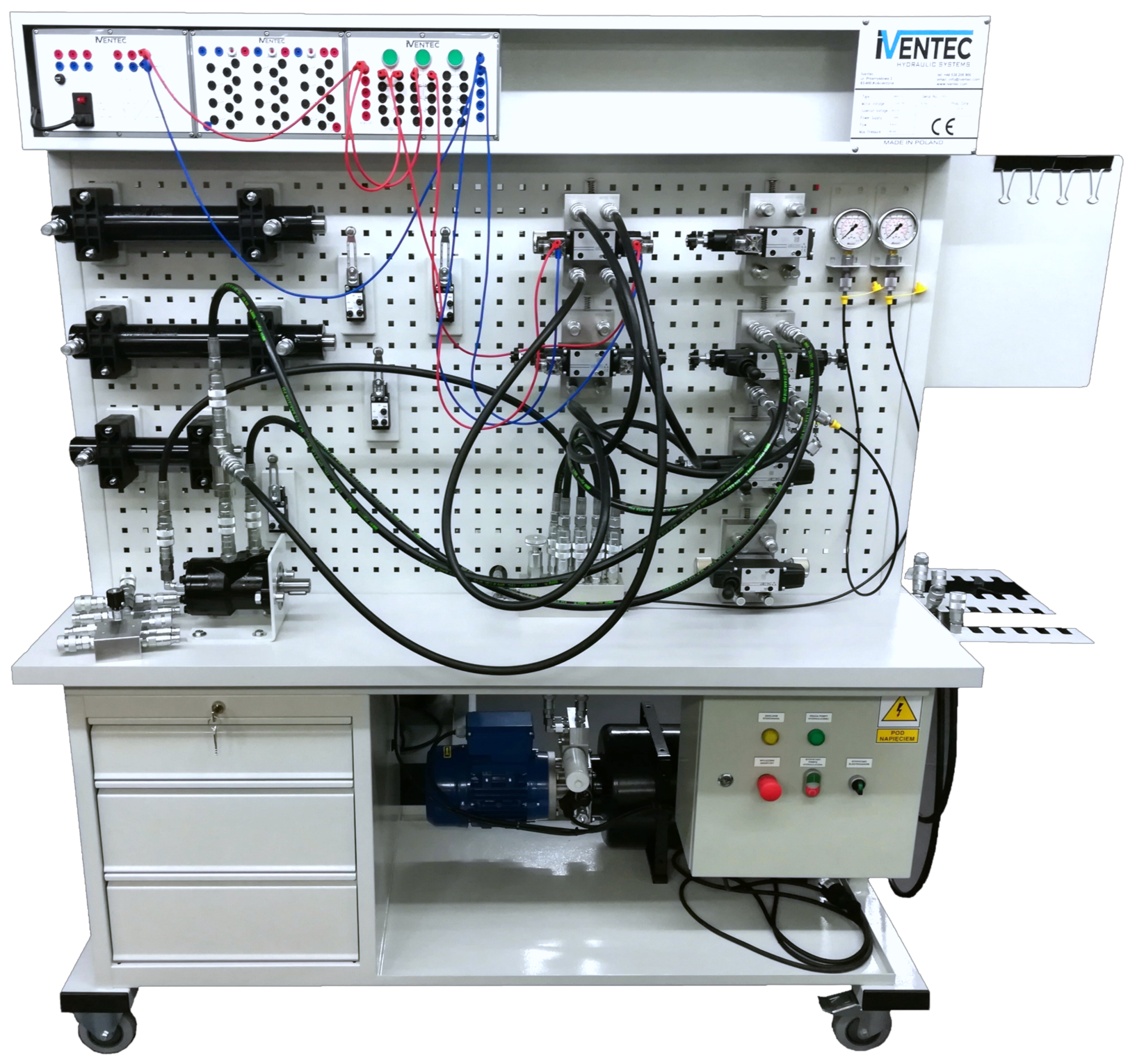

Stanowisko hydrauliczne DMSD-01

Przykładowa konfiguracja

• Mobilny stół montażowy z dwustronną strefą roboczą, wyposażony w kontener z szufladami , panel do montażu przekaźników elektrycznych, uchwyt do wieszania schematów oraz wieszak do przewodów hydraulicznych
• Zasilacz hydrauliczny z pompą o zmniejszonym poziomie hałasu o wydajności 8 l/min, silnikiem elektrycznym 230V, 50 Hz o mocy 1,1 kW, zaworem ograniczającym ciśnienie i elektrozaworem do szybkiego upuszczania ciśnienia z układu
• Rozdzielnica sterująca pracą zasilacza z zabezpieczeniami przeciążeniowymi
• Panelowy zasilacz prądu stałego
• Panelowy zespół przekaźników elektrycznych
• Panelowy zespół przełączników elektrycznych
• 2 x kolektor rozgałęziający linię ciśnieniową i powrotną z zabudowanym zaworem przelewowym sterowanym ręcznie
• 1 x siłownik jednostronnego działania ze sprężyną powrotną
• 2 x siłownik dwustronnego działania
• 4 x elektryczny przełącznik krańcowy
• 1 x silnik gerotorowy
• 2 x manometr z przewodami i złączami pomiarowymi
• 2 x rozdzielacz 4/3 sterowany elektrycznie
• 2 x rozdzielacz 4/3 sterowany ręcznie
• 1 x rozdzielacz 4/2 sterowany elektrycznie
• 1 x rozdzielacz 4/2 sterowany ręcznie
• 2 x zawór dławiąco-zwrotny montowany do rozdzielaczy
• 2 x zawór przelewowy montowany do rozdzielaczy
• 2 x zawór redukcyjny montowany do rozdzielaczy
• 2 x zawór dławiąco-zwrotny montowany liniowo
• 1 x zawór zwrotny montowany liniowo
• 2 x zawór zwrotny sterowany montowany liniowo
• 1 x dzielnik strumienia montowany liniowo
• 12 x przewód hydrauliczny z szybkozłączami
• 40 x przewód elektryczny ze złączami typu „banan”
• Zestaw przykładowych ćwiczeń laboratoryjnych

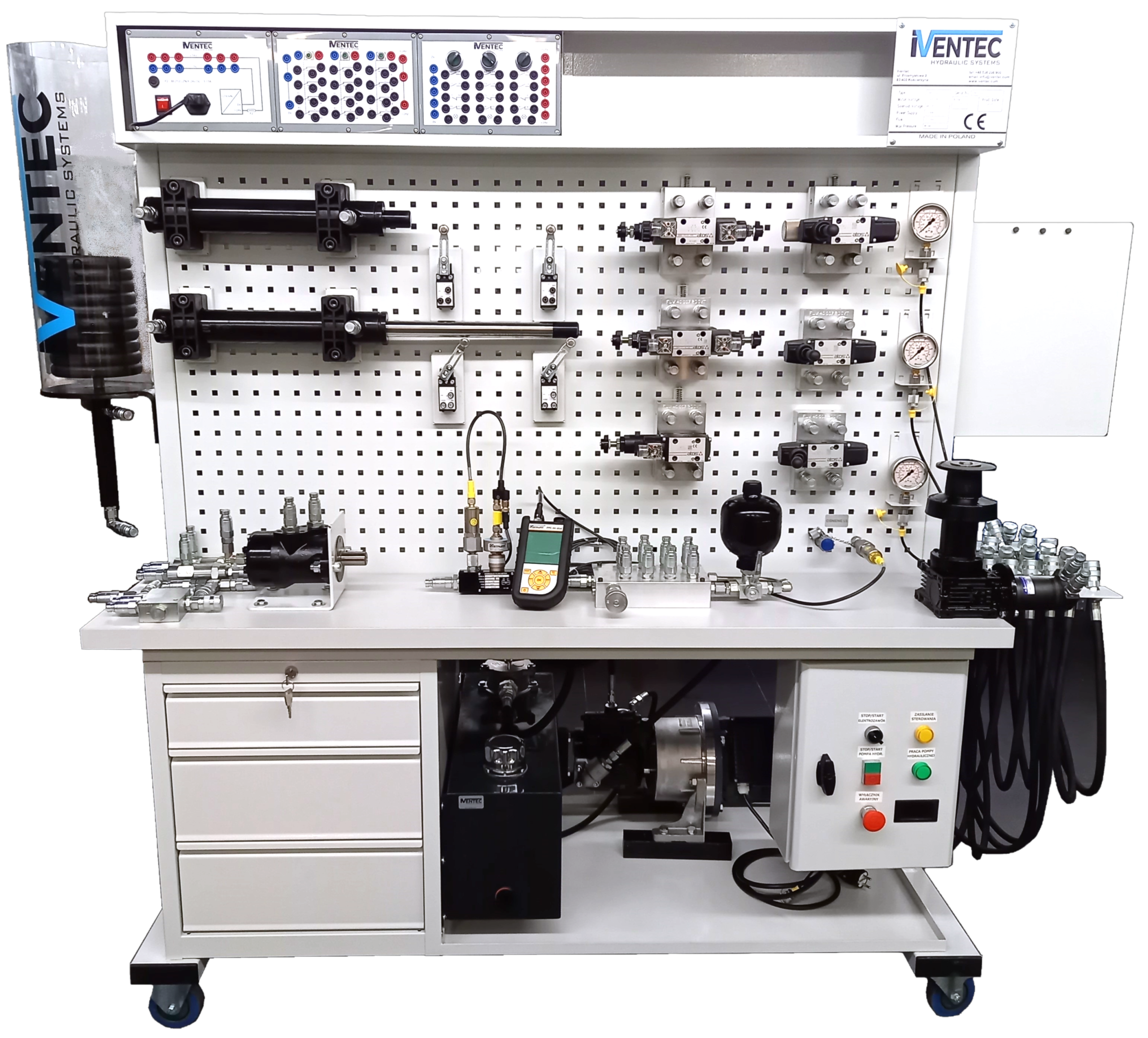

Stanowisko hydrauliczne DMSD-02

Przykładowa konfiguracja

• Mobilny stół montażowy z dwustronną strefą roboczą, wyposażony w kontener  z szufladami , panel do montażu przekaźników elektrycznych, uchwyt do wieszania schematów oraz wieszak do przewodów hydraulicznych
• Zespół pompowy z pompą tłoczkową o zmiennej wydajności z regulatorem Load Sensing o wydajności 11 l/min, silnikiem elektrycznym 230V, 50 Hz o mocy 2,2 kW, zaworem ograniczającym ciśnienie i elektrozaworem do szybkiego upuszczania ciśnienia z układu
• Zbiornik 25 L z filtrem powrotnym, filtrem oddechowym, wskaźnikiem poziomu oleju
• Zawór regulujący ciśnienie w magistrali Load Sensing
• Rozdzielnica sterująca pracą zasilacza z zabezpieczeniami przeciążeniowymi
• Panelowy miernik prądu, napięcia i mocy
• Panelowy zasilacz prądu stałego
• Panelowy zespół przekaźników elektrycznych
• Panelowy zespół przełączników elektrycznych
• 2 x przetwornik ciśnienia i temperatury CAN bus
• 1 x przepływomierz turbinowy CAN bus
• 1 x elektroniczny panel pomiarowy z możliwością exportu danych do komputera
• 2 x kolektor rozgałęziający linię ciśnieniową i powrotną z zabudowanym zaworem przelewowym sterowanym ręcznie
• 1 x siłownik dwustronnego działania ze zmiennym obciążeniem
• 2 x siłownik dwustronnego działania
• 4 x elektryczny przełącznik krańcowy
• 1 x silnik gerotorowy
• 3 x manometr z przewodami i złączami pomiarowymi
• 2 x rozdzielacz 4/3 sterowany elektrycznie
• 2 x rozdzielacz 4/3 sterowany ręcznie
• 1 x rozdzielacz 4/2 sterowany elektrycznie
• 1 x rozdzielacz 4/2 sterowany ręcznie
• 2 x zawór dławiąco-zwrotny montowany do rozdzielaczy
• 2 x zawór przelewowy montowany do rozdzielaczy
• 2 x zawór redukcyjny montowany do rozdzielaczy
• 2 x zawór dławiąco-zwrotny montowany liniowo
• 1 x zawór zwrotny montowany liniowo
• 2 x zawór zwrotny sterowany montowany liniowo
• 1 x dzielnik strumienia montowany liniowo
• 12 x przewód hydrauliczny z szybkozłączami
• 40 x przewód elektryczny ze złączami typu „banan”
• Zestaw przykładowych ćwiczeń laboratoryjnych

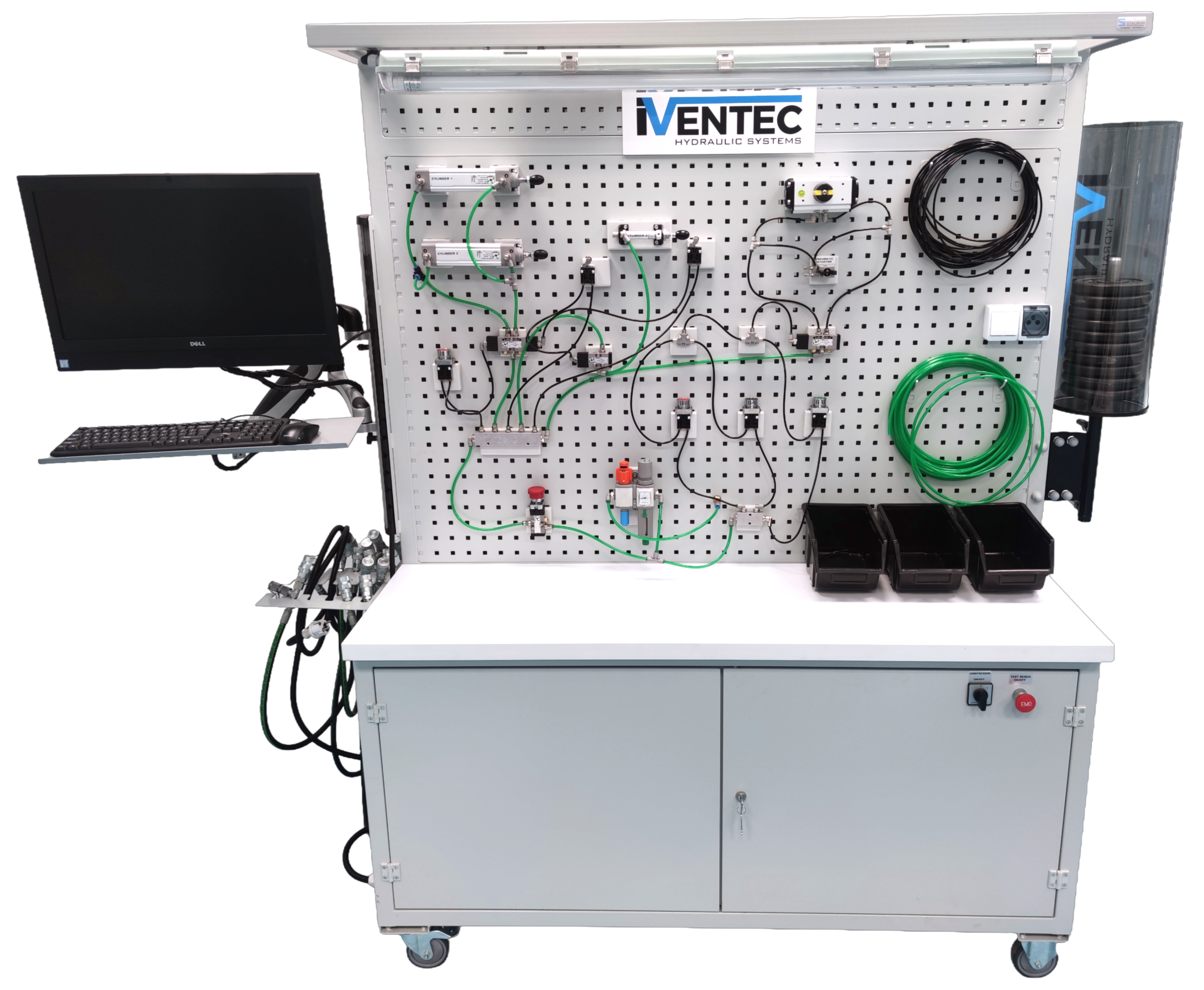

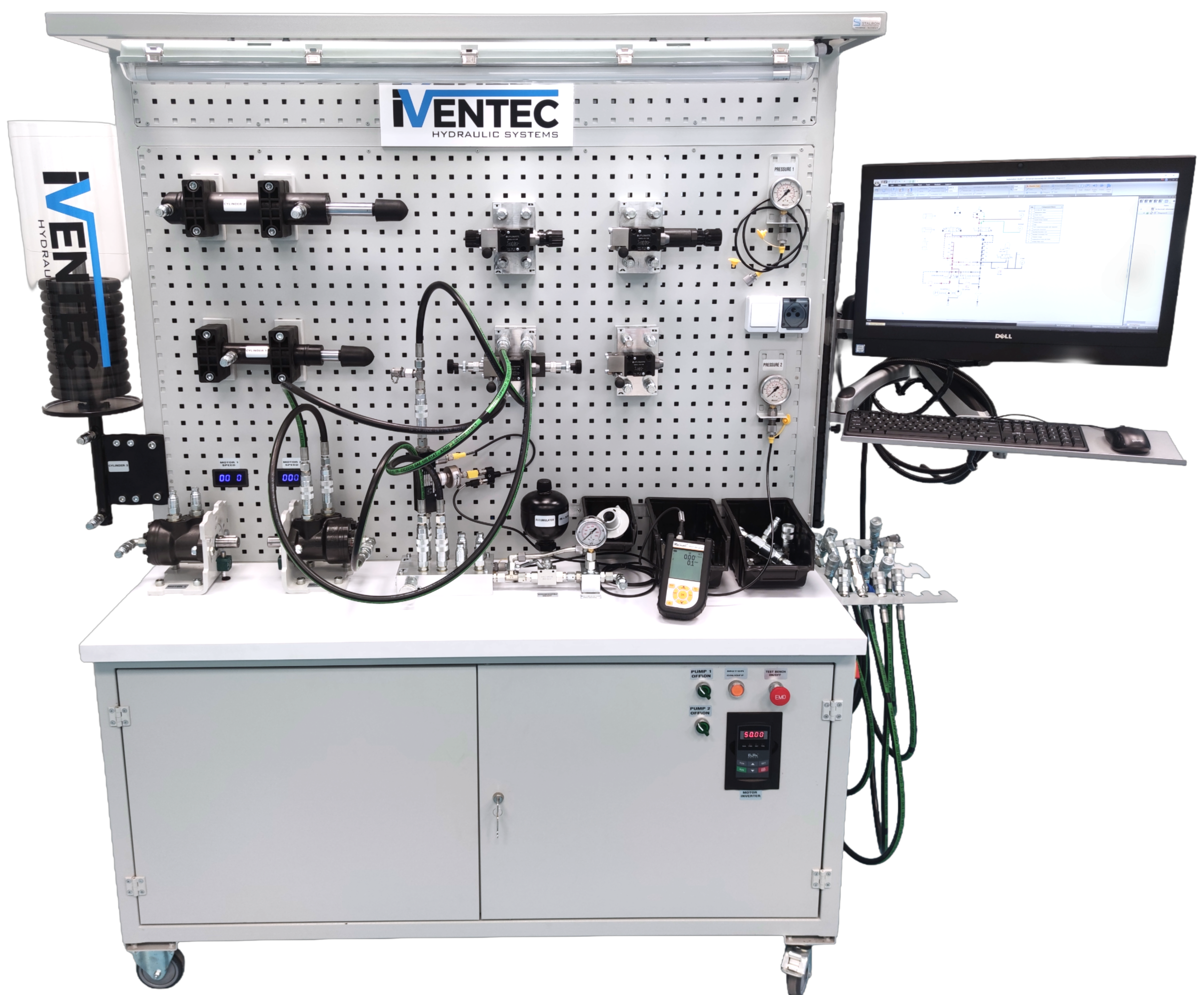

Stanowisko hydrauliczno-pneumatyczne DMSD-03

Przykładowa konfiguracja

• Mobilny stół montażowy z dwustronną strefą roboczą, zabudowana przestrzeń instalacji zasilacza hydraulicznego i sprężarki z podwójnymi drzwiczkami z obu stron stołu i wygłuszoną obudową, pionowa tablica perforowana do montażu komponentów hydraulicznych i pneumatycznych, dwustronne oświetlenie przestrzeni roboczeń z włącznikiem i gniazdkiem 230V
• Hydraulicznego zespołu pompowego składającego się z dwóch pomp o róźnej konstrukcji połączonych tandemowo oraz silnika elektrycznego 2,2 kW, 230V, 50 Hz połączonych łącznikiem i sprzęgłem, zestawu zaworów ograniczających ciśnienie i elektrozaworów do szybkiego upuszczania ciśnienia z układu,
• Falownika do regulacji prędkości obrotowej silnika elektrycznego,
• Zbiornik 25 L z filtrem powrotnym, filtrem oddechowym, wskaźnikiem poziomu oleju
• Panel elektryczny sterujący zasilaniem stanowiska, sterowaniem zasilacza i sprężarki, wyłącznikiem bezpieczeństwa, zasilaczem DC i zestawem przełączników do przełączania obiegu między pompami,
• Elektronicznego zestawu pomiarowego do badania charakterystyk pomp oraz wielkości przepływu, ciśnienia i temperatury składający się z elektronicznego panelu pomiarowego z technologią CAN z możliwością exportu danych do komputera, przepływomierzem turbinowym, przetwornikiem ciśnienia i temperatury i zestawem
  przewodów,
• 2 x kolektor rozgałęziający linię ciśnieniową i powrotną z zabudowanym zaworem przelewowym sterowanym ręcznie,
• Akumulatora hydraulicznego z blokiem przyłączeniowym i zaworem odcinającym,
• 1 x siłownik dwustronnego działania ze zmiennym obciążeniem
• 2 x siłownik dwustronnego działania
• 4 x elektryczny przełącznik krańcowy
• 2 x silnik gerotorowy
• 2 x manometr z przewodami i złączami pomiarowymi
• 2 x rozdzielacz 4/3 sterowany elektrycznie
• 2 x rozdzielacz 4/3 sterowany ręcznie
• 1 x rozdzielacz 4/2 sterowany elektrycznie
• 1 x rozdzielacz 4/2 sterowany ręcznie
• 2 x zawór dławiąco-zwrotny montowany do rozdzielaczy
• 2 x zawór przelewowy montowany do rozdzielaczy
• 2 x zawór redukcyjny montowany do rozdzielaczy
• 2 x zawór dławiąco-zwrotny montowany liniowo
• 1 x zawór zwrotny montowany liniowo
• 2 x zawór zwrotny sterowany montowany liniowo
• 1 x dzielnik strumienia montowany liniowo
• 12 x przewód hydrauliczny z szybkozłączami suchoodcinającymi
• Kompresora bezolejowego o wyciszonej konstrukcji,
• Zestawu komponentów pneumatyki:
• Zestawu przygotowania oleju ze smarownicą i regulatorem ciśnienia,
• 2x siłownika pneumatycznego,
• 2x chwytaka pneumatycznego,
• 2x listwy rozgałęziającej, zestawu manometrów i akcesoriów pomiarowych,
• Zestawu przewodów pneumatycznych, adapterów i złączy,
• 2x rozdzielacza pneumatycznego 4/3,
• 2x rozdzielacza pneumatycznego 3/2,
• zaworów liniowych pneumatycznych,
• 1x licencja na oprogramowanie Automation Studio Educational 8.0 Fluid Power Package + Siemens (hydraulika, hydraulika proporcjonalna, pneumatyka, pneumatyka proporcjonalna, połączenia mechaniczne, sterowania elektryczne JIC & IEC, elektronika cyfrowa,
• 1x licencja na wsparcie serwisowe na okres 1 roku (oftware Maintenance & Extended Support Program Educational Edition) zawierającego wsparcie techniczne, katalogi producentów, dostępu zdalnego, aktualizację oprogramowania, dostęp do szkoleń online (2 godziny rocznie), dostępu do materiałów szkoleniowych z hydrauliki, pneumatyki i elektrotechniki, dostęp do wykonanych ćwiczeń przy użyciu Unity™ 3D,
• Komputer AIO z uchwytem do stanowiska z klawiaturą i myszką,
• Zestaw przykładowych ćwiczeń laboratoryjnych
